15 février 2018 4 15 /02 /février /2018 12:07
Photo Hermance

Photo Hermance

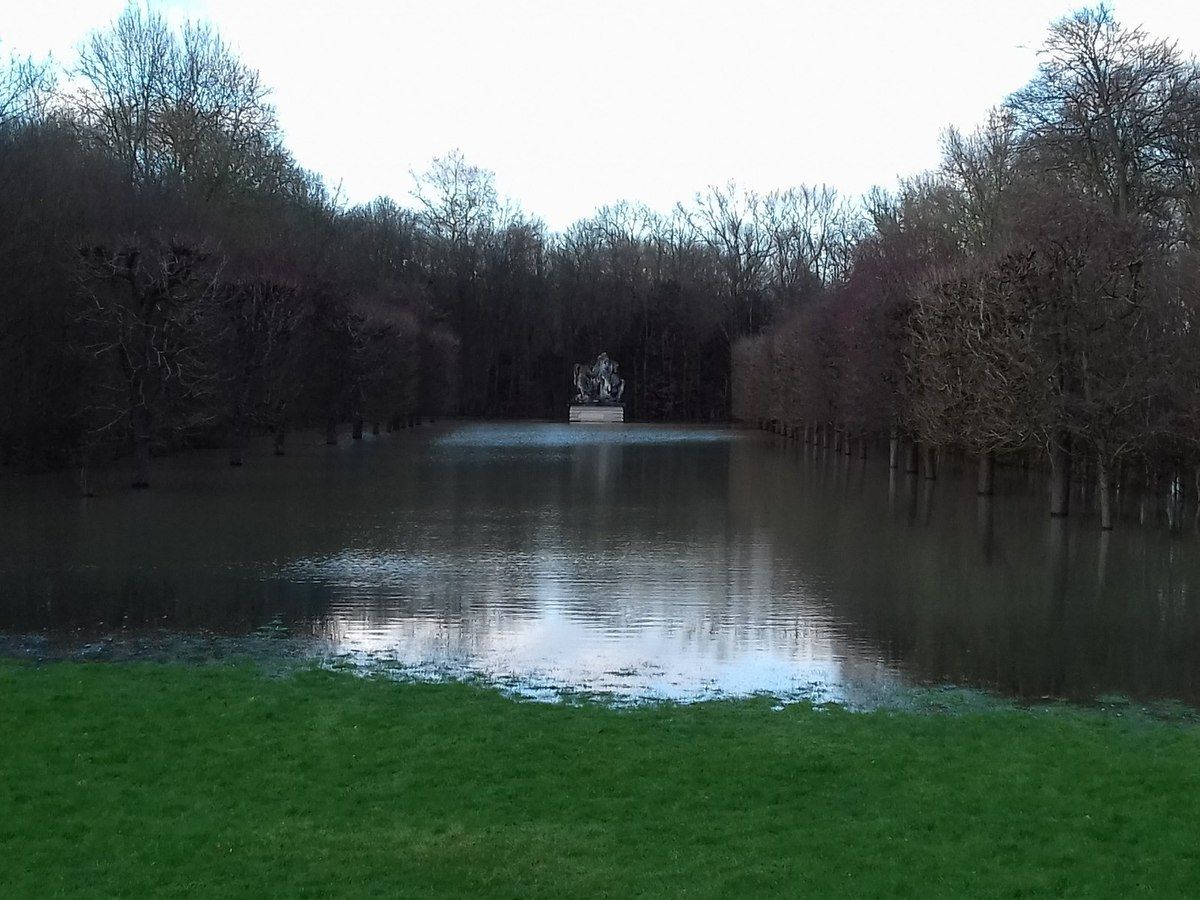

Photo de la Statue des Tritons et des Chevaux de Poséidon au nord du parc de Champs.

En comptant quatre rangées de pierres apparentes du socle de cette statue et en comparant avec la hauteur hors crue:

Altimétrie du lit de la Marne en crue: Champs Noisiel Chelles Vaires Gournay

On voit qu'un mètre cinquante d'eau recouvre le bas du parc du Château de Champs.

En fait le lit large de la rivière, que nous avions vu entre Champs et Chelles, va jusqu'à la bute du canal...



Altimétrie du lit de la Marne en crue: Champs Noisiel Chelles Vaires Gournay

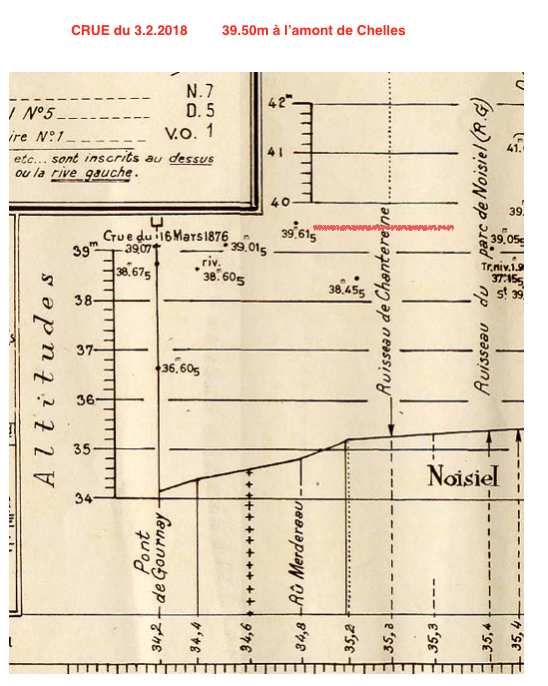

Plan de géodésie du Service de Nivellement Général avec notre rajout en rouge de la crue de cette année. Mais aucune mesure des crues ne figure à cet endroit amont de la ville de Chelles.

Altimétrie du lit de la Marne en crue: Champs Noisiel Chelles Vaires Gournay

Le parterre de la statue des Tritons est le plus bas point de la vallée, ici entourée à la cote altimétrique de 37,50m. Si l'on ajoute les 1,50 m de cette crue, on se retrouve à la cote 39m qui n'est autre que celle de Chelles au quai des îles et de Noisiel sur la route goudronnée longeant le lac.



On doit bien comprendre que la situation du lit de la rivière en crue était encore bien différente avant les constructions du canal et du chemin de fer dans la vallée...



En effet la cote altimétrique donnée sur ce plan du chemin du corps de garde des châteaux de Champs et de Noisiel est de 41m. ( Le trait noir au sud de ce plan)...



C'est la hauteur du quartier Gambetta de Chelles, l'ancien village.



La largeur de la Marne en crue au début du XIXe siècle, avant les aménagements, allait donc de ce chemin du corps de garde des châteaux, jusqu'à l'actuel supermarché Terre-Ciel et jusqu'au quartier Gambetta en recouvrant aussi tout le quartier actuel des Abbesses...



Altimétrie du lit de la Marne en crue: Champs Noisiel Chelles Vaires Gournay

Ici le PLU de Chelles, avec le tracé en bleu de la rivière de Chelles et du ru des Pissotes, donnant l'espace du lit de la rivière en période de crue exceptionnelle.



Cote altimétrique de 38,80m coté Chelles au pont de Gournay en 2018...( Relevé par Pierre-Louis Thill ).



En Jaune la cote 41m...

Rappel : crue 1910:  cote 40m

              crue  2018: cote 38,80 m



VOIR les cotes crues officielles du Service Nivellement Général:

(extrait du plan ci-dessous)

VOIR aussi PPRI à Chelles et inondations:





Altimétrie du lit de la Marne en crue: Champs Noisiel Chelles Vaires Gournay

Plan des crues: Géodésie, Service Nivellement Général

en rouge d'après le relevé de Pierre-Louis Thill

notre rajout au pont de Gournay pour cette crue 2018...
